System Communication

Allgemeine Beschreibung

Wir möchten ein Software-Tool ScomEditor vorstellen. ScomEditor ist ein leistungsstarkes Software-Tool zur Modellierung und automatischen Generierung von Systemkommunikation in Embedded-Softwaresystemen. ScomEditor schließt die Lücke zwischen Software-Kommunikation-Architektur und Implementierung. Das Kommunikationsmodell wird visuell oder deklarativ mit der Textsprache Yaml entworfen.

Das Tool ermöglicht die Entwicklung standardisierter Kommunikationsarchitekturen zwischen Subsystemen und Modulen und generiert daraus automatisch Middleware-Code für Embedded-Systeme.

Mit ScomEditor können Entwickler Kommunikationsmodelle definieren, Code-Templates konfigurieren und daraus automatisch C/C++ Kommunikationsschicht erzeugen. Dadurch wird die Entwicklung komplexer Embedded-Software deutlich vereinfacht, beschleunigt und standardisiert.

Die generierten Komponenten lassen sich direkt in bestehende Embedded-Buildsysteme integrieren.

Ziel des Software-Tools

Ziel von ScomEditor ist die Vereinfachung und Automatisierung der Entwicklung von Kommunikations-Middleware in Embedded-Softwaresystemen, weil die manuelle Implementierung von Kommunikationsschnittstellen zwischen Subsystemen und Software-Modulen zeitaufwendig und fehleranfällig ist.

Das Tool reduziert:

• manuellen Implementierungsaufwand
• redundante Kommunikationsimplementierungen
• Integrationsaufwand zwischen Modulen

und verbessert:

• Wiederverwendbarkeit
• Skalierbarkeit
• Wartbarkeit
• Konsistenz der Kommunikationsarchitektur

Einsatzbereich

ScomEditor eignet sich für:

• Embedded-Softwaresysteme
• Middleware-Entwicklung
• Kommunikationsarchitekturen
• modulare Softwaresysteme
• industrielle Steuerungssysteme
• verteilte Embedded-Systeme
• Automotive-Software

Hauptfunktionen

Hauptfunktionen

Der Benutzer kann Kommunikationsmodelle innerhalb des Software-Editors definieren.

Das Modell beschreibt:

• Anordnung von Kommunikation-Instanzen
• Datentypen
• Datenübertragung
• Kommunikationsbeziehungen(Connection)

Template-basierte Codegenerierung

ScomEditor verwendet Templates zur Generierung von Middleware-Code. Mit dem Einsatz von Templates wird der Inhalt von generierten Dateien flexibel.

Unterstützte Generierungsbereiche:

• C/C++ Header-Dateien
• Source-Dateien
• Kommunikationsschnittstellen
• Nachrichtenverarbeitung

Automatische Codegenerierung

Das ScomEditor verarbeitet das Kommunikationsmodell und generiert anhand von Templates automatisch:

• Middleware-Code(Header und Source Dateien)
• Kommunikationslogik
• Scheduling

Build-System Integration

Das ScomEditor verwendet CMake plattformübergreifendes Build-System-Tool. Mit dem CMake wird generierte Middleware-Code per Knopfdruck gebaut und kompiliert.

Außerdem der generierte Code kann in Embedded-Toolchains integriert werden, als Bibliothek oder ausführbare Datei gebaut werden.

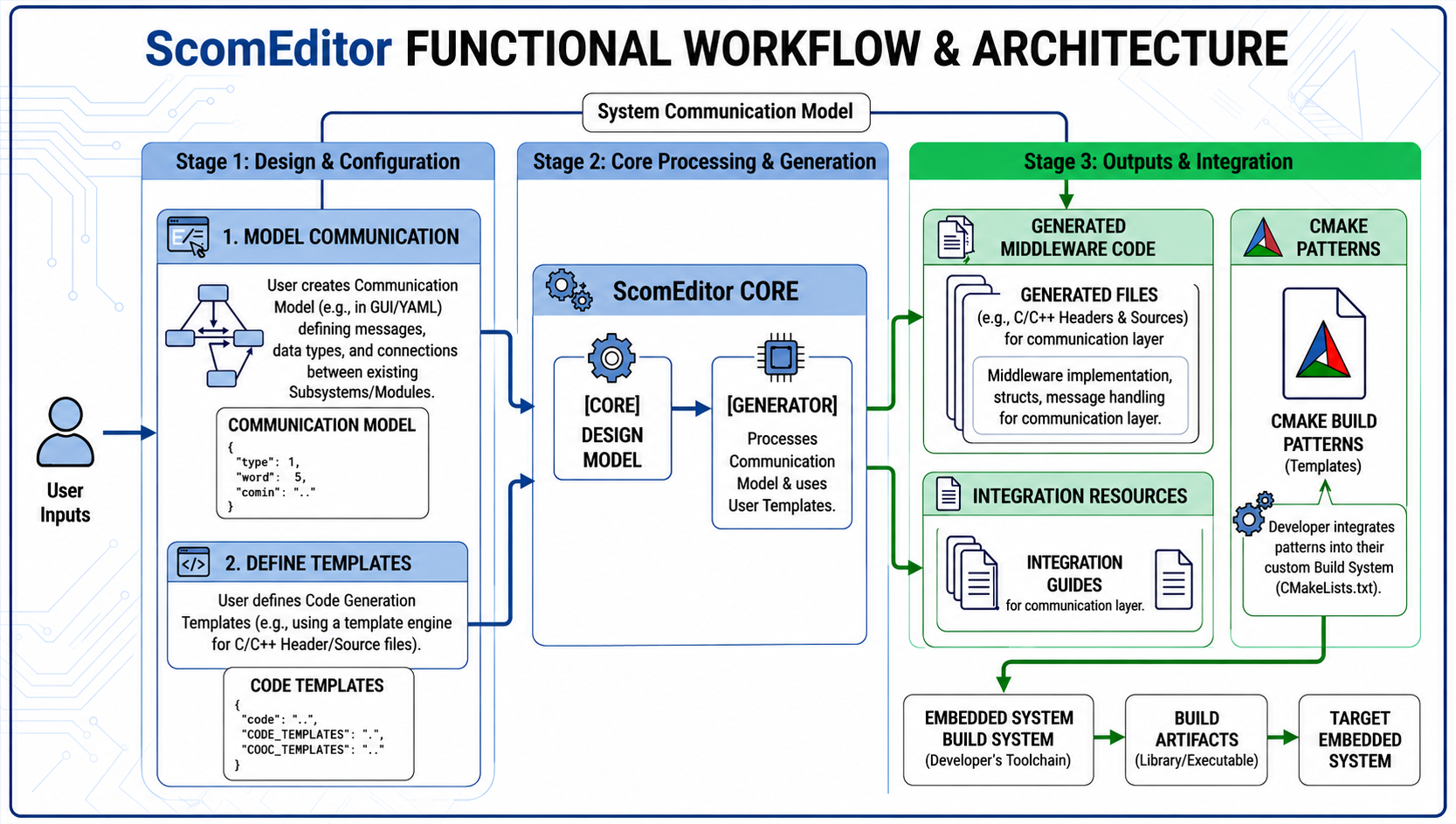

Workflow

In 4 einfachen Schritten zur fertigen Embedded-Middleware

Schritt 1: Systemkommunikation in ScomEditor entwerfen

Sie modellieren die Kommunikation-Instanzen, Datentypen und Kommunikationsbeziehungen zwischen Ihren bestehenden Subsystemen und Software-Modulen direkt im intuitiven Editor. Behalten Sie jederzeit die volle Kontrolle darüber, wie Ihre Komponenten miteinander interagieren, ohne deren internen Code verändern zu müssen.

Schritt 2: Templates für die Codegenerierung definieren

Maximale Flexibilität für Ihre Programmierstandards: Passen Sie die Codegenerierung an Ihre spezifischen Anforderungen an. Über flexibel definierbare Templates bestimmen Sie genau, wie die generierte Middleware strukturiert sein soll, um Ihren Software-Richtlinien (z. B. Coding-Styles oder Architekturmustern) perfekt zu entsprechen.

Schritt 3: Code und Yaml-Kommunikationsmodell per Knopfdruck generieren

Die Generator-Engine von ScomEditor analysiert Ihr Kommunikationsmodell, prüft es auf Konsistenz und erzeugt hochoptimierten C- oder C++-Code für Ihre Middleware. Der generierte Code ist schlank, benötigt keine dynamische Speicherallokation (No-Heap) und läuft absolut deterministisch. Außerdem Kommunikationsmodell wird als Textsprache Yaml gespeichert.

Schritt 4: Mit CMake-Mustern einfach integrieren und bauen

Volle Kontrolle über Ihr Build-System: Wir liefern Ihnen direkt passende CMake-Muster (Templates) mit. Damit lässt sich der generierte Code im Handumdrehen in Ihre bestehende Build-Toolchain einbinden und ohne aufwendige manuelle Integrationsarbeit direkt kompilieren.

Technologien

• C/C++
• CMake
• Template-basierte Codegenerierung
• Embedded Middleware
• Modellgetriebene Softwareentwicklung

Vorteile

• Automatisierte Middleware-Generierung
• Schnellere Entwicklungsprozesse
• Reduzierung manueller Fehler
• Wiederverwendbare Kommunikationsarchitektur
• Skalierbare Embedded-Systemintegration
• Flexible Template-Anpassung
• Einfache Build-System Integration

Zusammenfassung

ScomEditor ist ein modellgetriebenes Software-Tool zur Entwicklung und Generierung von Kommunikations-Middleware für Embedded-Softwaresysteme. Das Tool ermöglicht die automatische Generierung von Kommunikationscode zwischen Subsystemen und Modulen und unterstützt die Integration in Embedded-Build-Systeme mit CMake. Eingesetztes Templates-Feature macht generierten vom Middleware sehr flexible.
